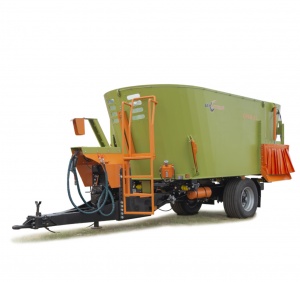

Описание
Бункер изготовлен из стали 09Г2С путем многократного гиба. Днище - 16мм, стенки - 8мм.
Днище бункера в местах установки редукторов шнеков усилено дополнительной рамой из труб 60х80х4мм.
Повышенная жесткость конструкции значительно увеличивает срок службы изделия.
Оснащен двумя выдвижными противоножами для торможения кормосмеси для лучшего измельчения.
Смотровые окна в передней части бункера закрыты пластинами из морозостойкого ПВХ, закрепленными болтами.
Кольцо в верхней части бункера с увеличенным вылетом предотвращает высыпание корма при перемешивании.
Места строповки вынесены из зоны смешивания.
Ступенчатая форма шнеков с увеличенным шагом витков, обеспечивает при смешивании оптимальную структуру кормосмеси.
Семь ножей с двумя вариантами установки по вылету.
Турбокрыло с увеличенным углом установки и смещением по радиусу.
Дополнительный нож на нижнем витке из износостойкой стали.
Два выгрузных окона позволяют раздавать корм на правую и/или левую сторону одновременно.
Увеличенная ширина окон в просвете до 1050мм позволяет раздавать кормовую смесь с повышенным содержанием сенажа более равномерно.
Каждое выгрузное окно оборудовано съемным выгрузным лотком, на который можно установить дополнительный лоток регулируемый по углу наклона.
Шторка выгрузного окна из тентовой ткани. Регулировка натяжения шторки в нижней части дает возможность измененять расстояние выгрузки кормосмеси (в кормушку или на кормовой стол).
Рама изготовлена из труб с толщиной стенки – 8 мм, дополнительно усилена листом.
Места установки бункера усилены накладками.
Дышло зауженное в передней части- позволяет обеспечивать
повороты трактора без касания его задними колесами.
Расширенный диапазон регулировки высоты сцепки – отверстия в раме и переворот плиты с петлей
обеспечивает установку кормораздатчика в горизонтальное положение.
Возможность агрегатировать кормораздатчик с трактором на верхнюю или нижнюю сцепку.
ПРИВОД ШНЕКОВ
Широкоугольный карданный вал с предохранительной муфтой.
Понижающий двухскоростной редуктор.
Два угловых редуктора шнеков, соединенных между собой карданными валами.
Ось ADR, шины 385/55-R19,5
ВЕСОВАЯ СИСТЕМА (терминал) - DG 400
Весовые стержни d73мм установлены в съемных опорах на бункере и раме, что облегчает монтаж/демонтаж при ремонтных работах.
|
Технические характеристики |
|
|---|---|
|
Тип |
полуприцепной |
| Грузоподъемность, т, не более | 6,0 |
| Ёмкость бункера, куб м | 13 |
| Количество/тип шнеков | 2/вертикальные |
|
Масса конструкционная с полным комплектом рабочих органов , кг, не более |
6010 |
| Привод рабочего органа | от ВОМ трактора |
| Габаритные размеры в транспортном положении, мм, не более | |
| Длина | 6990 |
| Ширина | 2360 |
| Высота (на колесной спарке) | 2830 (2800) |
| Дорожный просвет, мм, не менее | 300 |
| Размер колеи, мм |
1500 +-5 |
| Размер по боковым поверхностям колес, мм | 2000 |
| Сторона разгрузки | правая и/или левая |
| Высота разгрузки выгрузным лотком, мм, не более | 850 |
| Шины | 385/55 - R19,5 |
| Давление воздуха в шинах, МПа | 0,9+-0,1 |
| Рабочая скорость при раздаче, км/ч, не более | 5,0 |
| Транспортная скорость, км/ч, не более |
с грузом - 8,0 без груза - 12,0 |
|
Весовой механизм |
|
| напряжение питания, В | 12 |
| наибольший предел взвешивания, кг | 5700 |
| допускаемая погрешность контроля, % | 1 |
| Полнота разгрузки корма из бункера, % | 98 |
| Тяговый класс трактора/мощность, кВт, не менее | 2,0/100,0 |
