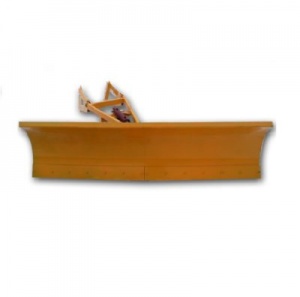

Отвал поворотный ОП1-03 предназначен для очистки снега. А также чистки проезжей части дорог, тротуаров и других площадок с твердым покрытием от мусора путем перемещения его отвалом, а также профилирования и последующего сдвига валов снега с дорог.
По рабочему краю плужного отвала устанавливают ножи из листовой износоустойчивой резины (ТМКЩ) или сменные металлические пластины (по желанию заказчика).
Порядок установки поворотного отвала на МТЗ
Установку отвала поворотного на базовый трактор необходимо производить в следующей последовательности:
- Установить трактор на ровной площадке;
- Закрепить левый и правый кронштейны отвала поворотного к левому и правому лонжеронам рамы трактора;
- Кронштейн рамы отвала для крепления гидроцилиндра подъема закрепить на передней центральной части рамы трактора;
- Осуществить сборку отвала поворотного;
- Закрепить раму отвала к левому и правому кронштейнам пальцами ф30;
- Закрепить отвал к раме пальцем ф30;
- Соединить гидроцилиндры подъема и поворота с гидросистемой трактора при помощи РВД (рукав высокого давления)
Технические характеристики |
|
---|---|
Артикул | 2.1.13 |
Марка базвого трактора | МТЗ- 80; МТЗ-82 |
Угол поворота отвала вокруг вертикальной оси, градус. | +-30 |
Ширина обрабатываемой полосы дороги (ширина отвала), мм. | 2500 |
Максимальная высота убираемого слоя свежевыпавшего, рыхлого снега, мм. | 400 |
Высота отвала, мм. | 670 |
